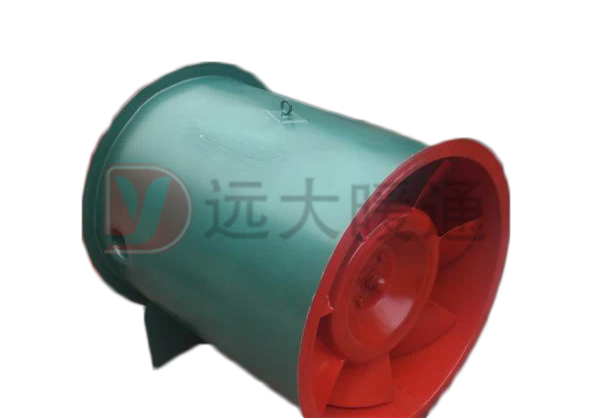

隧道式軸流風機

一、概述

SDF系列隧道式軸流風機主要用于地下鐵道通風換氣，亦可用于鐵路隧道、山洞及地下工程和建筑物的通風換氣。是一種高壓力、你噪聲、高效軸流風機。由我公司與上海交通大學共同研制開發，葉輪直徑自350-1120mm，分為NO3.5、NO4、NO4.5、 NO5、NO5.6、 NO6.3、NO7、NO8、NO9、NO10、NO11.2等11種機號的風機，對某些機號的風機，又根據用戶要求制作成幾種葉角，供用戶選用。該型風機經實測表明，其主要技術指標達到了國外同類產品的水平。

二、結構簡介和型號說明

1、 本風機由葉輪、風筒、電機及一些聯接件、支承件組成，為電機內置式結構，葉輪直接裝在電機軸上，直聯轉動，葉輪后又設氣流導向葉片。

2、示例SDF- 8表示葉輪直徑為800mm的隧道式軸流風機，Ⅰ、II、Ⅲ表示不同的葉片角度。

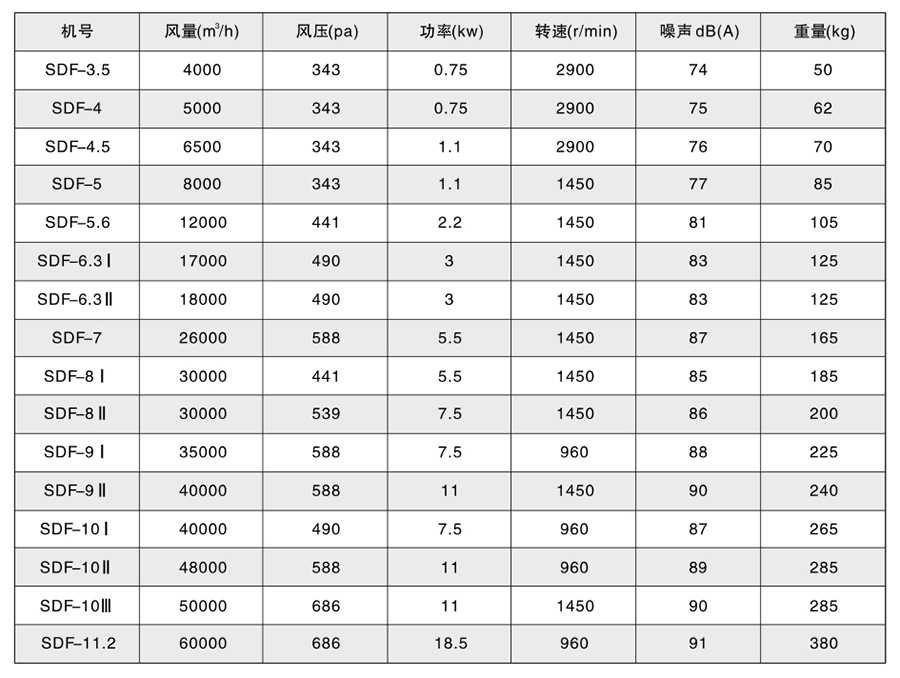

三、性能參數

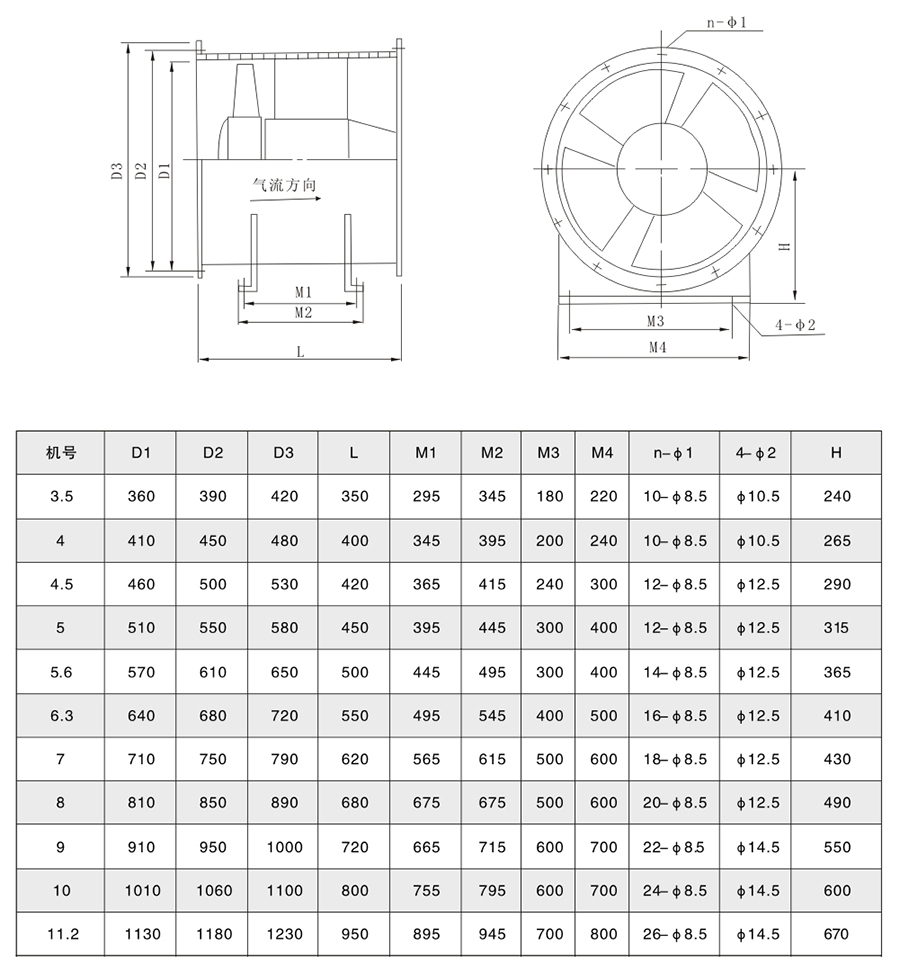

四、外形及安裝尺寸表
