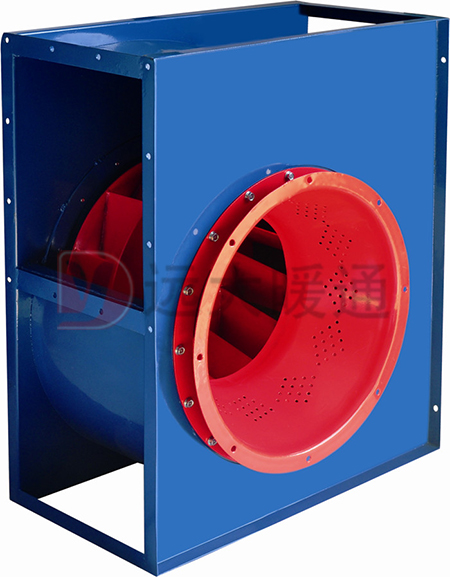

機廚房排煙離心風機

一、概述

1.1.CF型廚房管道風機，葉輪為多翼前傾式離心葉輪，單面吸風,風機設計成水平進出，方形進出風口可直接與風管聯接。風機電機為耐高溫電機，外置于風機機殼，使高溫管道的油煙與電機完全隔離，輸送介質溫度在200C條件下連續運行60分鐘以上，輸送介質溫度80℃時可長期連續運行不損朝。

1.2.風機按直徑分為280~ 560mm七種規格，系列風量為960-15000ml/h，全壓為40~1000Pa。

二、工作條件

工作溫度：-20~+60℃(可連續運轉)；

耐高溫： 200C(可連續 60分鐘)；

濕度：小于90%；

介質條件：空氣(含 塵量不超過100mg/m)；

工作電源：三相、380V/50Hz。

三、應用

風機可廣泛應用于民用建筑廚房、烘箱等高溫介質的通風排風。

四、配置

4.1.標準配置

●葉輪；          ●電機；          ●機殼；          ●電機支架。

4.2.備選件及 附件(訂貨時注明是否購買)

※減振設備；          ※控制箱；          ※消聲器。

五、加工工藝

風機葉輪、機殼為優質鋼板，全部模具生產，焊接成形。葉輪經靜、動平衡校平衡精度不大于G5.6級。

六、風機參數表

七、外形及安裝尺寸
