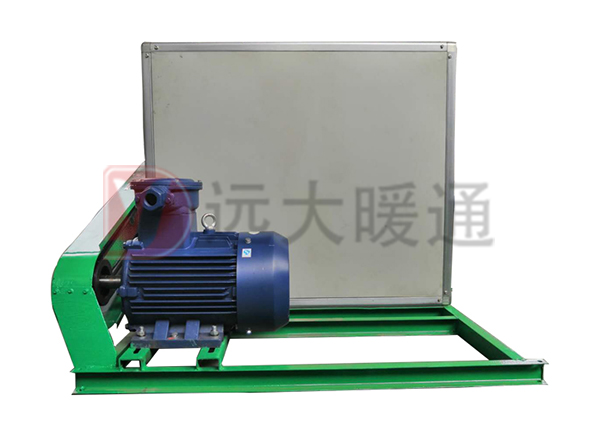

風機箱(低噪聲柜式離心風機)

一、概述

1.1. HTFC(DT)型柜式離心風機是一種高效率低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同的安裝環境需要。根據消防與通風的要求不同分A型和B型兩種類型，A型電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在300C高溫條件下連續運行60分鐘以上；B型電機裝在箱體內，用于通風換氣。

1.2. 風機按機號分為9 -40十三種規格系列風量范圍從1650~85000m/h，全壓范圍從180~1000Pa。HTFC型柜式離心風機經不斷的改進和開發，現可分為Ⅰ、II、Ⅲ、IV四種類型，其中Ⅰ、Ⅲ型為單速型，Ⅱ、 IV型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz-50Hz。

1.3. 為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4，適用于易燃、易爆氣體的場所。

1.4. 為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。

1.5. 風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。

二、工作條件

工作溫度：-20~+40℃(可連續運轉)；

耐高溫：100℃(可連續運轉20小時)；

             300℃(可連續運轉60分鐘)；

濕度：小于90%；

介質條件：空氣；

工作電源：三相、380V/50Hz。

三、風機應用

風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特別是需要低噪聲、大風量通風排煙的場所。

四、風機配置

4.1標準配置

●葉輪；     ●皮帶輪、皮帶；     ●機殼(機殼、集流器、支架)；     ●皮帶罩(僅A式)；     ●電機；

●消聲型箱體；     ●軸承(帶殼) ；     ●電機調節道軌；     ●主軸；     ●進出口法蘭。

4.2備選件及附件(訂貨時注明是否購買)

※減振設備；     ※控制箱；     ※消聲器；     ※對接法蘭；     ※過濾器；     ※電機防雨罩(僅A式)。

五、加工工藝

5.1. 風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬接等手段,表面清潔平整，不存在焊接變形現象。

5.2. 風機消聲型箱體采用框架,箱板拼裝設計、框架采用先進的金屬冷彎機組一次拉伸而成(也可根據用戶需要采用鋁合金型材)，箱板為彩涂板,表面清潔美觀、耐腐蝕性強，夾層為阻燃可發性聚苯乙烯泡沫板，可進一步降低噪聲，內層為鍍鋅消聲微穿孔板。產品可進行現場拆裝。

六、性能參數表

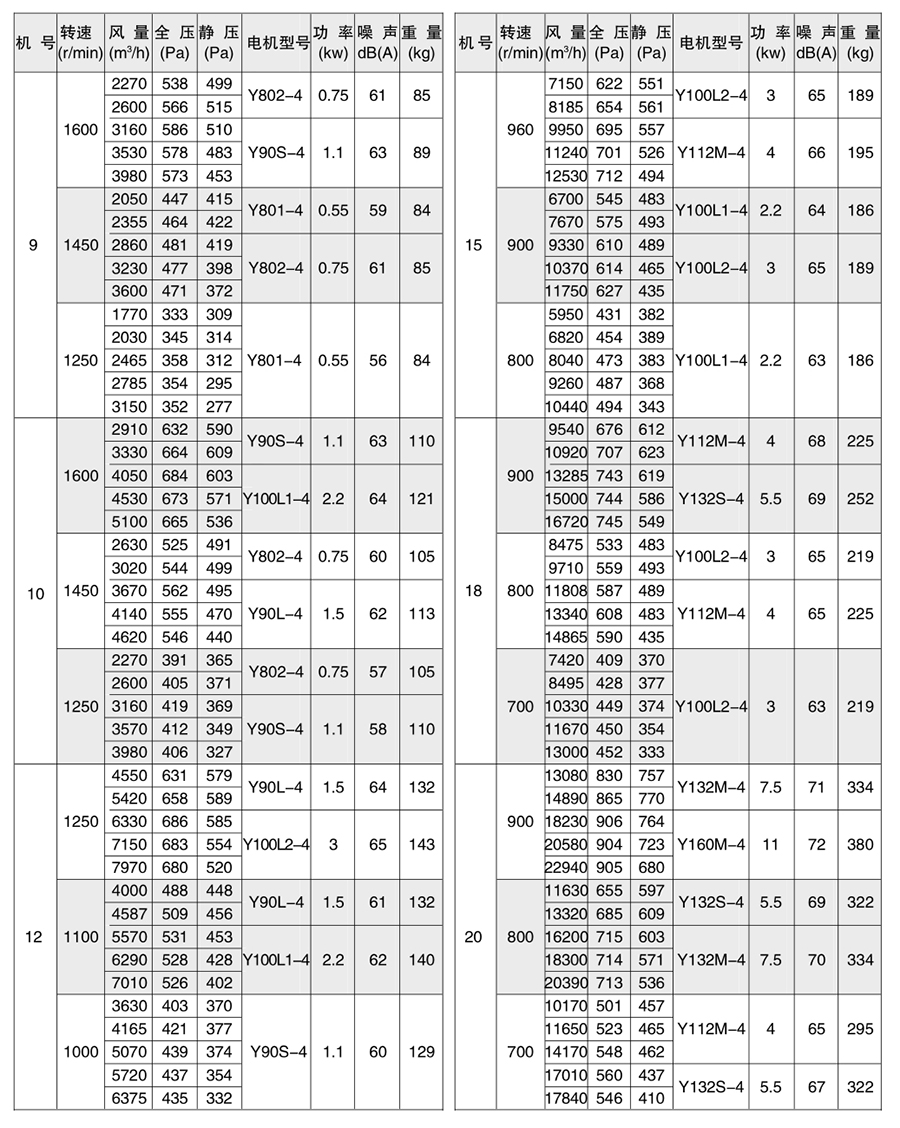

6.1 HTFC(DT)-I型柜式離心風機性能參數表

七、風口位置編號

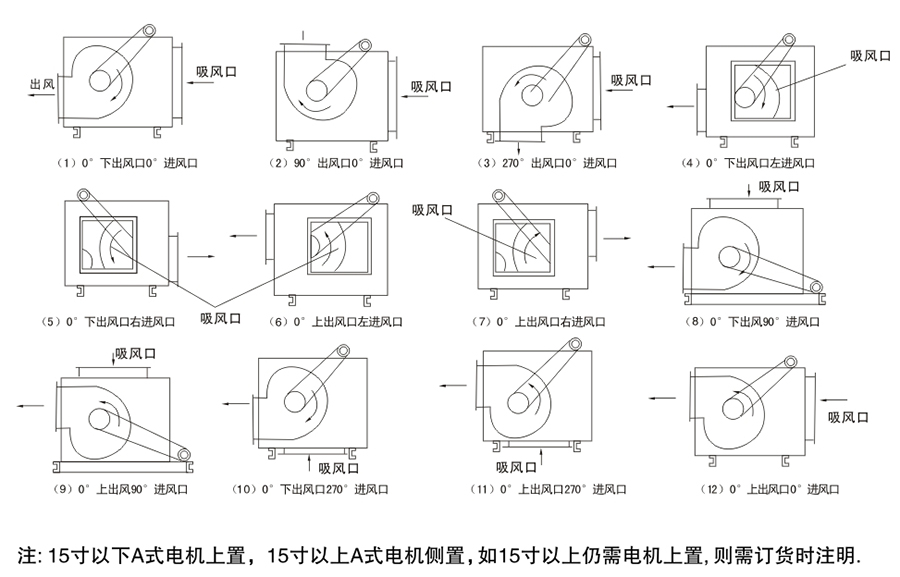

7.1. HTFC( DT)-A型柜式離心風機風口位置編號

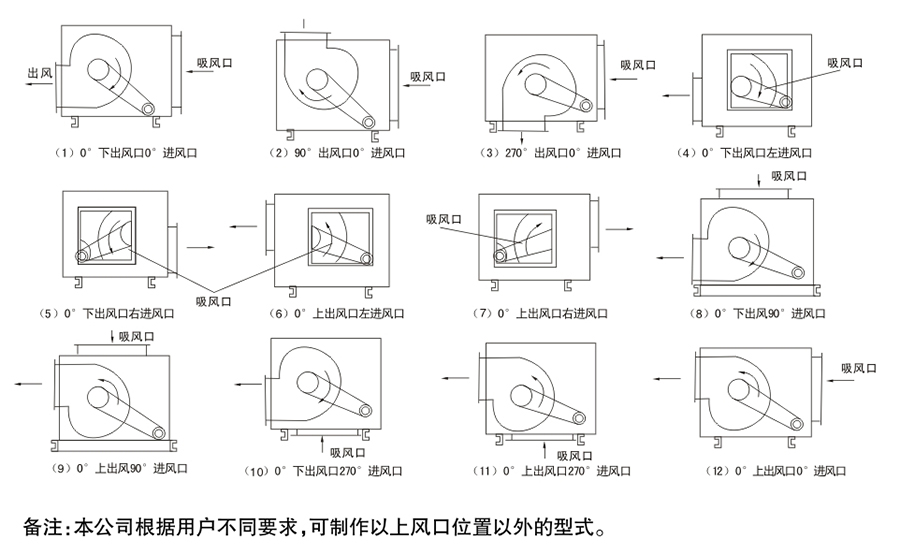

7.2. HTFC(DT)-B型柜式離心風機風口位置編號

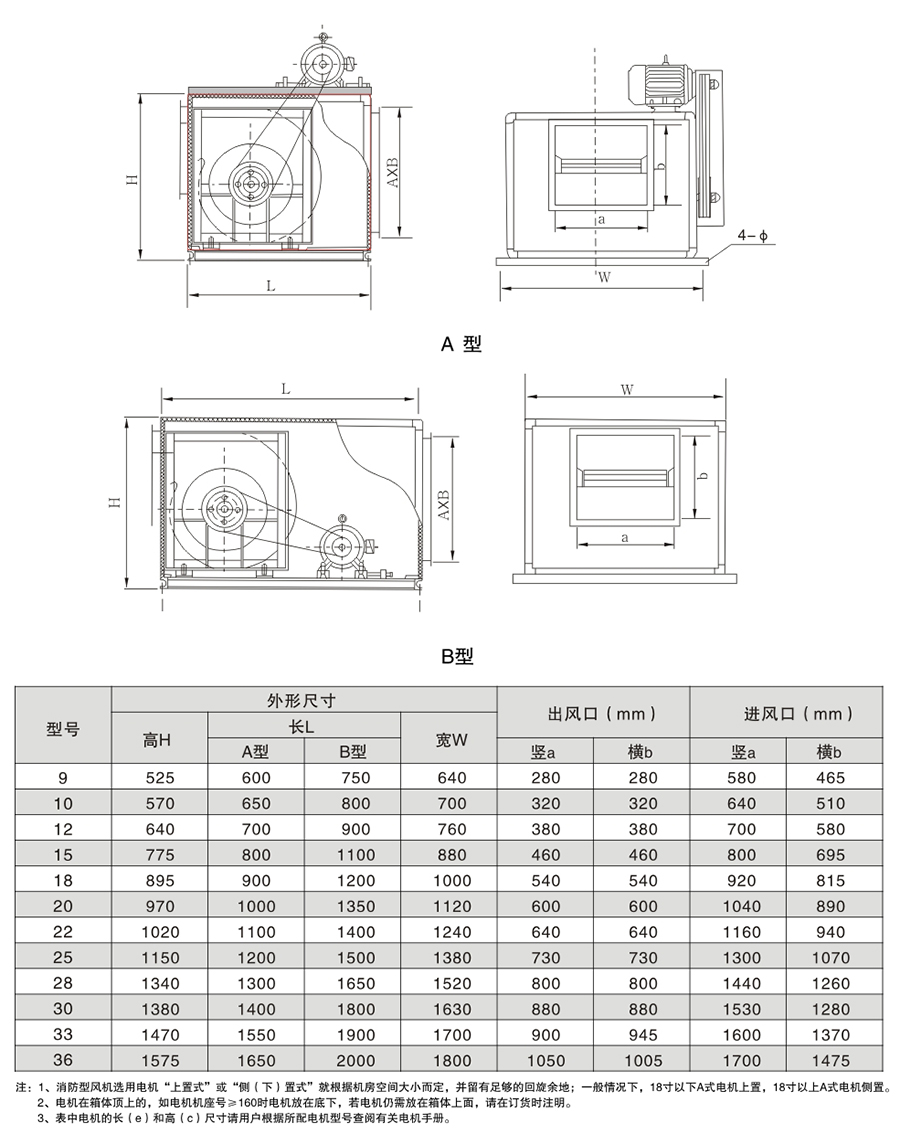

八、外形及尺寸
